  一、什么是cad的阵列

  所谓的阵列,指的就是按照一定的角度、间距,以某个对象为参照对象,依次产生多个符合这些规律的对象!

  比如,矩形阵列、环形阵列等。

  下面,就为您介绍,在cad里面,如何使用阵列!

  二、cad阵列的使用方法

  ①矩形阵列的使用方法

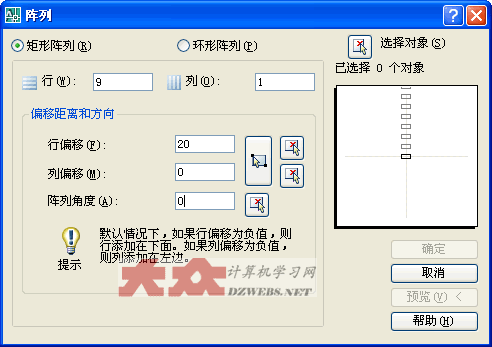

  执行菜单操作:“修改”→“阵列”,弹出如下图的对话框。

  1. 在“阵列”对话框中选择“矩形阵列”。

  2. 单击“选择对象”。“阵列”对话框将关闭。 程序将提示选择对象。

  3. 选择要添加到阵列中的对象并按 ENTER 键。

  4. 在“行”和“列”框中,输入阵列中的行数和列数。

  5. 使用以下方法之一指定对象间水平和垂直间距(偏移)。

  在“行偏移”和“列偏移”框中,输入行间距和列间距。 添加加号 (+) 或减号 (-) 确定方向。

  单击“拾取行列偏移”按钮,使用定点设备指定阵列中某个单元的相对角点。 此单元决定行和列的水平和垂直间距。

  单击“拾取行偏移”或“拾取列偏移”按钮,使用定点设备指定水平和垂直间距。

  6. 要修改阵列的旋转角度,请在“阵列角度”旁边输入新角度。

  7. 默认角度 0 方向设置可以在 UNITS 命令中更改。

  8. 单击“确定”创建阵列。

  ②环形阵列的使用方法

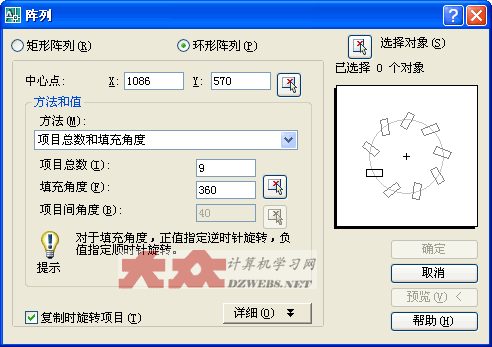

  1. 在“阵列”对话框中选择“环形阵列”。

  2. 指定中点后,执行以下操作之一: 输入环形阵列中点的 X 坐标值和 Y 坐标值。

  单击“拾取中心点”按钮。 “阵列”对话框将关闭,程序将提示选择对象。 使用定点设备指定环形阵列的圆心。

  3. 单击“选择对象”。 “阵列”对话框将关闭,程序将提示选择对象。

  4. 选择要创建阵列的对象。

  5. 在“方法”框中,选择以下方法之一:

  项目总数和填充角度
  项目总数和项目间的角度
  填充角度和项目间的角度

  6. 输入项目数目(包括原对象),如果可用。

  7. 使用以下方法之一:

  输入填充角度和项目间角度,如果可用。 “填充角度”指定围绕阵列圆周要填充的距离。 “项目间角度”指定每个项目之间的距离。

  单击“拾取要填充的角度”按钮和“拾取项目间角度”按钮,然后使用定点设备指定要填充的角度和项目间角度。

  8. 可以设置以下选项之一:

  要沿阵列方向旋转对象,请选择“复制时旋转项目”。 样例区域显示结果。

  要指定 X 和 Y 基点,请选择“其他”,取消选中“设为对象的默认值”选项并在 X 和 Y 框中输入值,或者单击“拾取基点”按钮并使用定点设备指定点。

  9. 单击“确定”创建阵列。
